演播室场景应用|手把手教你选监视器

演播室是利用光和声进行空间艺术创作的场所，是电视节目制作的常规基地，让嘉宾、主持及演职人员在里面进行工作、制作及表演。演播室大概可分为实景、虚拟、综艺、全媒体四大类。除了录制声音外，还要高效摄录图像，实现对焦、构图的准确、完美，确保节目准确性、及时性和艺术性。图像监看作为演播室节目录制流程中的重要环节，对监视器的选择也尤为重要。

演播室中监视器的两大应用场景

前端拍摄区域

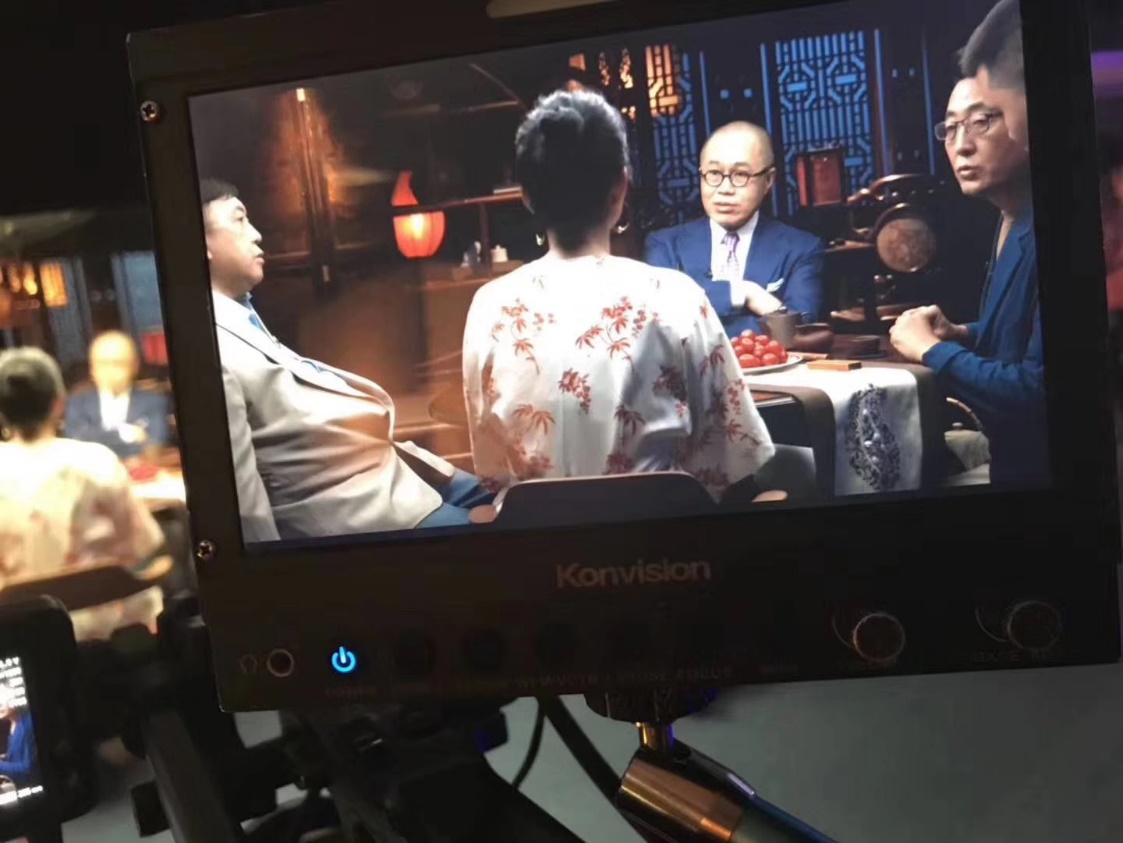

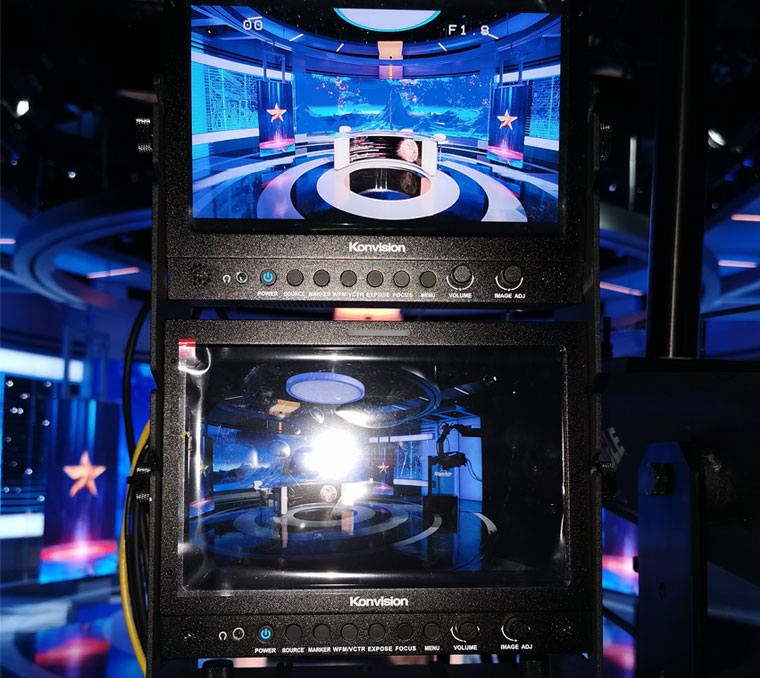

01摄像机寻像器、主持人回看信号监视器

演播室前端是拍摄录制设备，由一台或多台广播级摄像机组成。在拍摄过程中，需要搭配7寸/9寸监视器作为寻像器监看使用，让摄像师在拍摄过程中随时看到完整的视频画面，对画面随时进行整体构图，从而得到更理想的画面效果，显示最终合成信号。

原则上每个机位配备一台监视器，提词器上的摄像机不算。根据用户对演播室的不同需求，也会配备摇臂进行拍摄，一般摇臂上会配备1-2台7寸/9寸监视器供摄像人员拍摄使用。

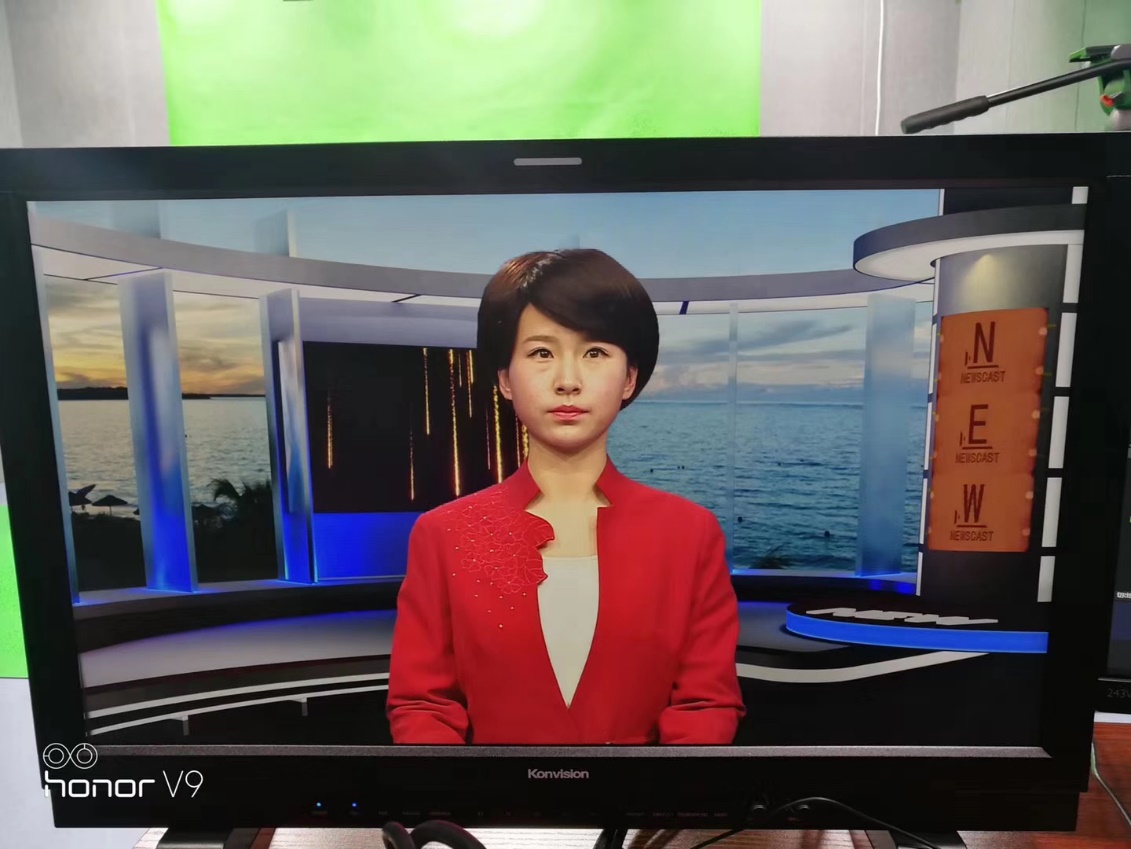

02主持人回看信号监视器

在演播室中，主持人需要看到最终合成的画面，主持人需要使用一台监视器做为返监。如果是一个演播室有多个场景，监视器数量决定于场景的数量。给主持人配备的监视器，需要支持红绿黄3色TALLY信号提示灯功能，提示主持人已经进入拍摄。TALLY信号提示灯同时也对每个机位的摄像师起到提示作用，TALLY灯为红色时，表示所在机位摄像机的拍摄画面正在被选用录制中。在节目录制中，由于主持人看不到自己在环境中的位置，会导致主持人出现不必要的方位错误，例如：走错位或左右手反向问题。通过水平镜像功能，监视器可以将画面反转，帮主持人避免方位错误，提高录制品质和工作效率。

水平镜像

后端操控区域

迅道机ENG信号回传操控监看、信号调度切换监看、素材录制监看、指挥中心大屏监看

01迅道机ENG信号回传操控监看

在演播室后端，导播控制对监视器配备数量的确定，需要根据摄像机机位数量而定。画面信号从摄像机或CCU输出到技术监视器上，可实现监看每个机位的参数，并能进行菜单调整，一般可选用17.3寸/21.5寸/23寸/24寸监视器。

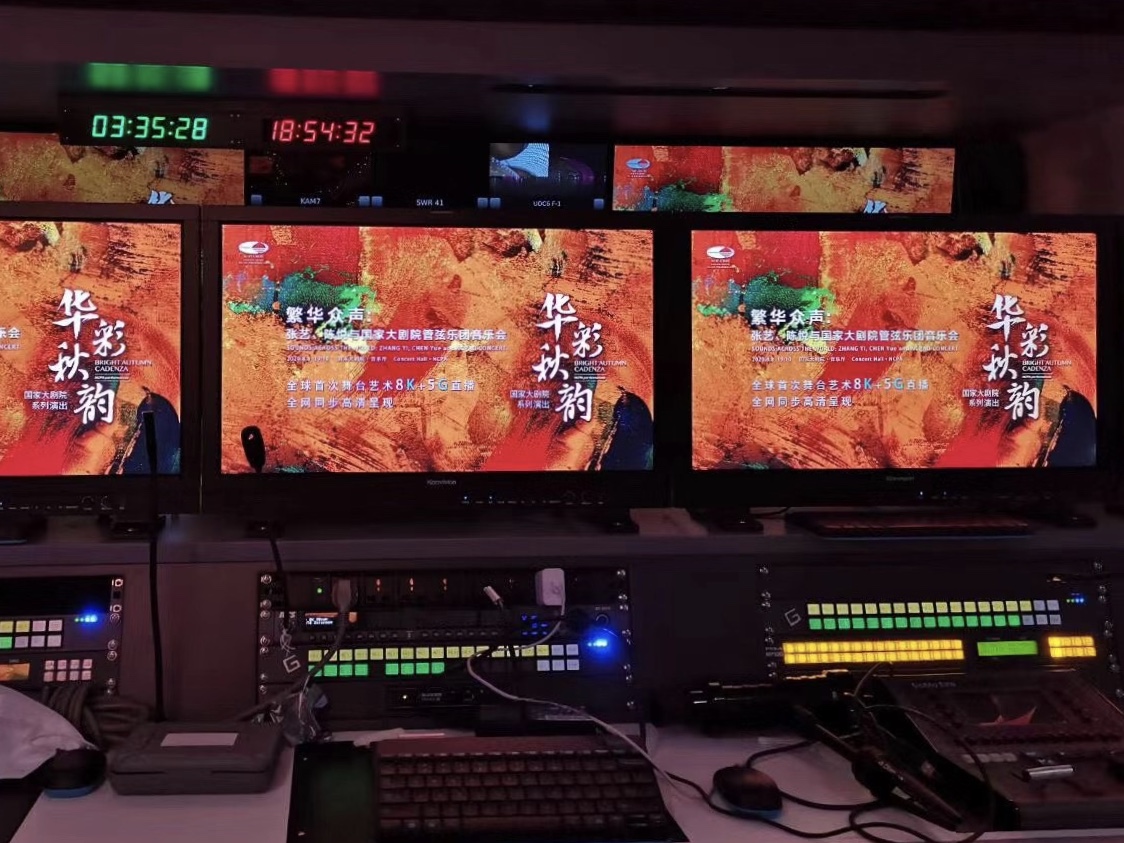

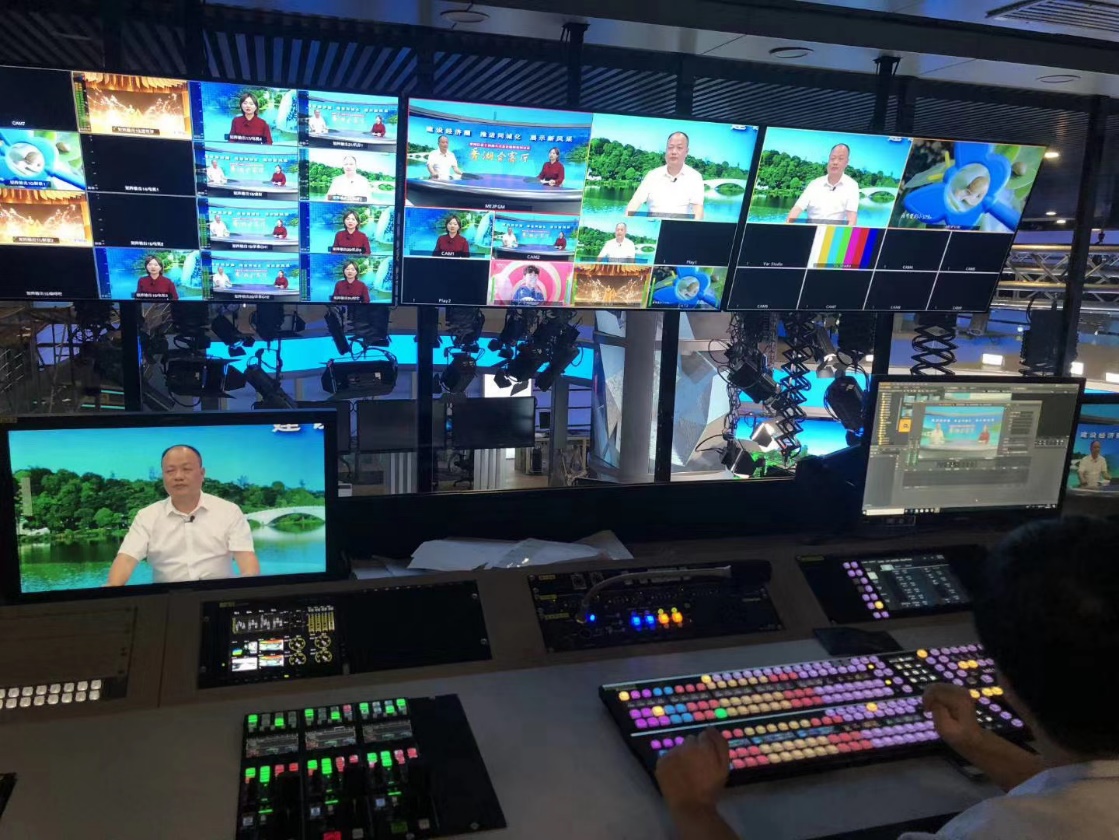

02信号调度切换监看

在切换台部分也是需要配备监视器的，一般都是配备大尺寸监视器，配合切换台监看PGM信号、PVW信号及无字符各机位输出的画面使用。切换台监视器可以将多个画面输出，具备画面分割功能。因监看播出画面的要求较高，所以对监视器的色彩还原需要达到REC709广电标准，一般使用21.5寸以上，拥有较高技术指标的广播级高清液晶监视器。

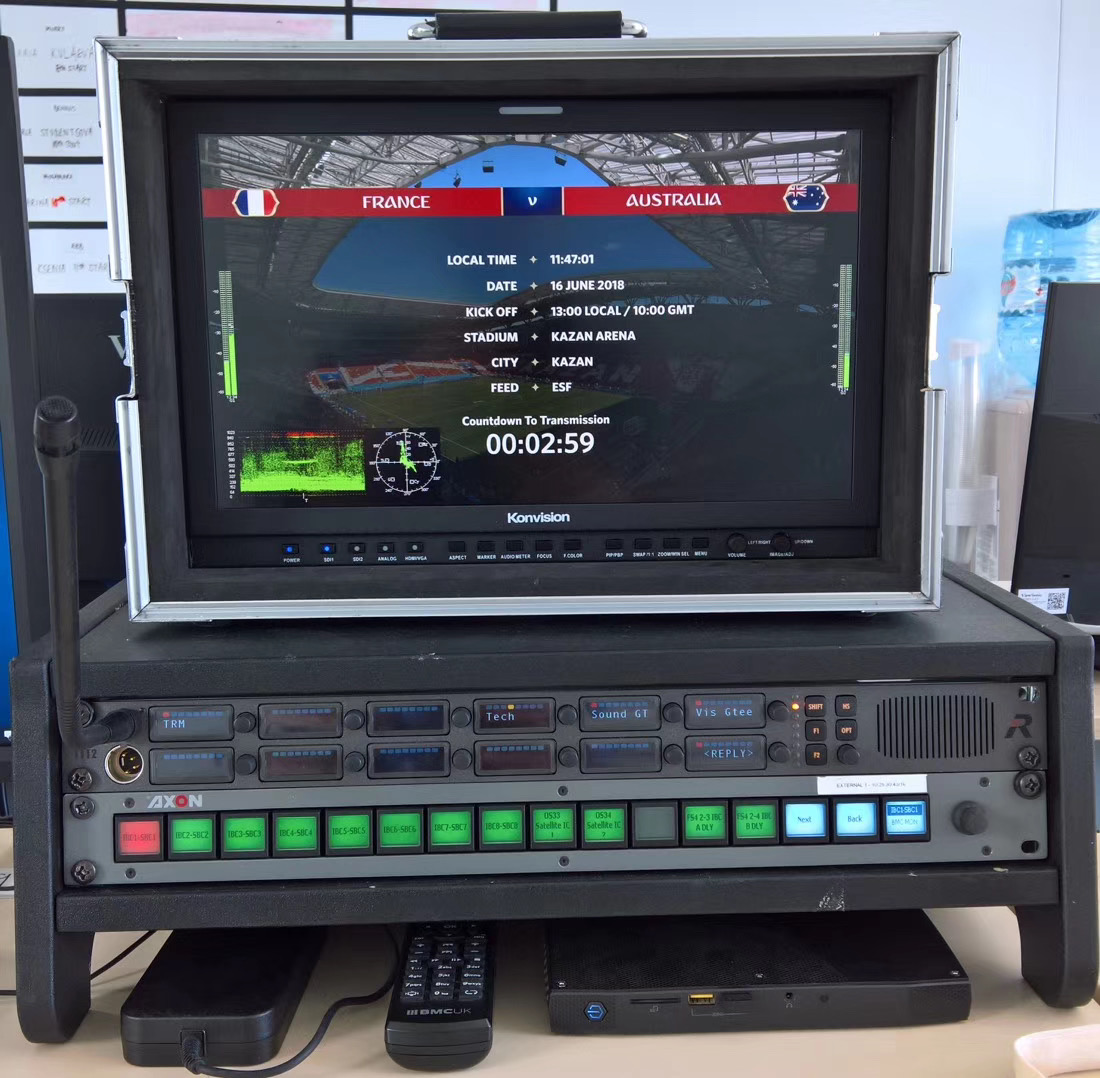

03素材录制监看

录制环节分为2台录像机，一般是需要配备一主一备录像机（主要是针对大型重要节目）监看录制情况。如果是体育类节目，还需要增加慢动作机，同时可以使用监视器的任意位置局部放大功能，对局部细节放大监看，避免错误信号。双画面PBP/PIP显示,极速交换功能，用于慢动作制作及回放的双画面同时监看。

如果是直播状态，需要加一个备播录像机，如现场出现突发情况可以切换到备播录像机进行画面的直播，这就是备播录像机的作用。通过监视器的无视频信号、黑场、静帧、无音频报警等功能，我们可以对直播现场实时监看，以便及时应对突发情况。一般采取17.3寸/21.5寸/23寸或24寸监视器作为监看使用。

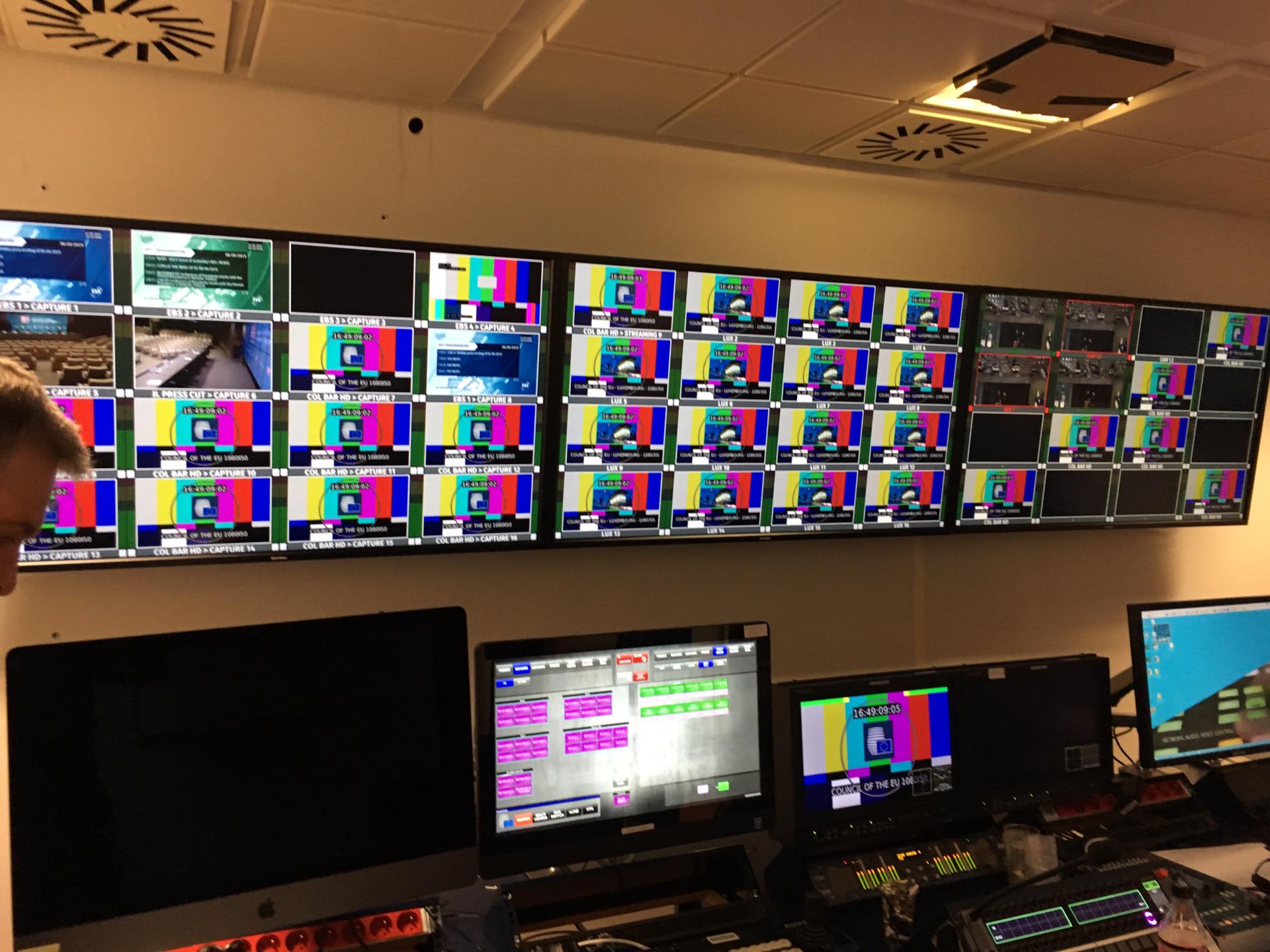

04指挥中心大屏监看

大屏监看也是演播室的主要应用环节，除了屏幕分辨率、色域等，还需考虑到7×24小时的工作性能。康维讯大尺寸（42寸/55寸/65寸）广播级监视器，采用进口IPS液晶面板，出厂精准3D LUT校色。支持全格式信号输入，SDI画面实时监看。配备齐全的波形图、矢量图等专业分析功能。康维讯大尺寸液晶监视器优异性能的完美体现，为大尺寸演播室、监视器墙等专业应用提供完美解决方案。

4K监视器在4K演播室应用

随着4K事业的深入发展，4K演播室就成了时下热门的议题。真正满足超高清的图像质量应该是高像素数（HR）+高动态范围（HDR）+宽色域（WCG）+高帧频（HFR），而HDR又是其中的关键。

图像采集、信号记录与重放是HDR制作的核心环节，因此，摄像机、收录设备与监视设备的选型很关键。只有这样，才构成真正意义上具有HDR超高清制作能力的系统。

康维讯最新一代KUM系列4K HDR监视器配备4096/3840×2160分辨率的IPS LCD 10Bit液晶面板，高亮度、高对比度、广色域和全视角，支持PQ和HLG等HDR伽马曲线，双路12G-SDI视频输入与环出（向下兼容6G/3G/HD/SD-SDI），双路3G/HD/SD-SDI视频输入输出，一路SFP光纤输入接口。专业的面板及背光控制系统搭配3D LUT色彩校正管理技术和高精度算法确保逼真的画面质量和色彩，使得4K HDR系列监视器成为了4K演播室实时4K图像监看的理想选择。
