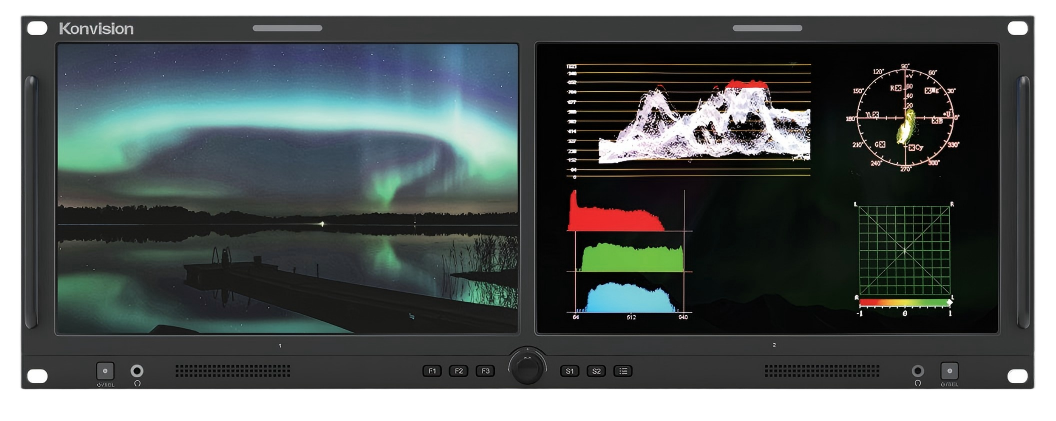

KRM-1002U (4RU)

2x10.1"12G-SDI 4K 双联机柜式监视器

KRM-1002U,采用1920x1200超高清分辨率的2x10.1英寸液晶面板。单屏支持2路12G-SDI输入 (向下兼容 6G/3G/HD/SD-SDI),1路12G-SDI输出 (向下兼容6G/3G/HD/SD-SDI)。精美铝合金机壳及独家DC直流电源和内置220V交流电源双电源输入。配备齐全的波形图、矢量图等专业图像分析功能,是播出机房、转播车等高端应用需求的首选。


产品特点 功能描述 规格参数 技术支持

产品特点

- 2 x10.1",1920x1200 全高清分辨率

- 单屏2路12G/6G/3G/HD/SD-SDI输入带1路输出

- 单屏1路HDMI 2.0输入,支持以太网/GPI远程控制

- 支持SDI信号嵌入音频表水平/垂直两种显示方式

- 扬声器、模拟立体声输入,解嵌音频输出

- 支持波形图、矢量图功能

- 支持全屏幕波形图显示,多种色温和画幅比例选择

- 支持TC时码,UMD 功能

- 支持过扫描,多种标记,行场延时,全蓝/黑白模式

- 双电源输入:DC直流电源和内置220V交流电源

- 铝合金机壳,LED TALLY指示灯


功能描述

4x4.1

4x4.1

还原现场真实色彩

  • 转播车、EFP箱载系统首选

标准的19英寸机柜安装尺寸,适用于各类机柜式应用环境。

4x4.1

4K/8K HDR 推拉式监视器

  • 四画同屏,四路波形同时显示

四画分模式支持不同格式信号同时混合显示,亦可通过GPI控制任意四路画面全屏显示。每个画面色空间和动态范围都可以单独设置。四个画面都能独立显示波形图。

4x4.1

3D LUT精准校色

  • 辅助监看 多屏同色

每个屏幕均出厂精准3D LUT校色,屏幕显色效果一致。完全符合Rec.709色彩规范,支持直通/ BT.709/ EBU/ DCI-P3 D65/ DCI-P3/ BT.2020/ USER1/ USER2色彩空间。

4x4.1

12G-SDI丨HDMI2.0丨SDI SFP+

  • 丰富的视频接口

配备丰富专业接口,轻松拓展各类场景,满足监看的各种需求。17寸4K/8K推拉式监视器还拥有SDI SFP+光纤模块。

4x4.1

以太网/GPI/RS422控制

  • 远程控制

支持TSL 3.1/4.0/5.0协议,通过GPI控制多种功能,如信号输入接口选择、全蓝模式、标记显示、Tally控制、画幅比例等等。

4x4.1

康维讯独家模拟算法技术

  • 更宽广的动态范围

康维讯多联监视器具备HDR模拟显示技术,通过对HDR信号进行模拟,不仅能够更准确的显示出HDR视频图像中亮部和暗部的丰富层次,还能在显示HDR画面时,统计画面大于203 Nits所占的百分比。能准确显示HDR PQ亮度波形与HDR HLG亮度波形。

4x4.1

风格切换,自由定制

  • 自定义LUT导入

可使用U盘加载3dl/cube格式的自定义LUT文件,无需单屏切换,最多可以加载显示2个LUT效果,加载前后效果可以多屏显示进行对比,一目了然。

4x4.1

一机多能,专注画面

  • 精确波形监看

当您需要更精确地分析图像质量,而非简单监视画面时,可以将另一个屏幕设置成全屏波形图、矢量图、RGB分量图、YUV分量图、直方图等,方便查看信号波形。

4x4.1

高亮LED信道提示灯

  • 三色TALLY灯

醒目的三色TALLY灯(红/绿/黄),一目了然,清晰了解信号状态。可通过RS422接口,采用TSL或GPI协议进行控制或自定义设置。

4x4.1

可自定义按钮

  • 操作更便捷

更符合操作习惯的按钮编排与自定义按钮,让您工作更加便捷,一目了然,多功能旋钮,不仅可以对信号的亮度、对比度、音量等进行调整,还可以对菜单系统进行管理设置。

4x4.1

专业监看、画面分析工具

  • 内置强大的功能

无论是画面监看,还是图像分析,都能为您提供准确的参数和效果。


HDR 波形,显示亮度值(nit),HDR 占比分析

HDR 参考白基准为203nits,超过203nits部分被认为是HDR高光,且HDR高光占比不宜超过整体画面的20%。

4x4.1

自定义3D LUT较色表

用户可根据自己的需要加载不同颜色类型的3D-LUT文件。

4x4.1

精确多样的波形显示效果

多种画面分析工具可选,其KRM-802U与KRM-1002U可以实现四分屏显示不同波形。

4x4.1

多种伽玛、EOTF 曲线转换

康维讯12G-SDI多联系列监视器支持Gamma2.0, 2.2, 2.4, 2.6选择,支持适用于广电行业/ 数字电影标准的多种EOTF 曲线转换。

4x4.1

更多画面分析功能可使用

具备波形图、伪彩色、峰值对焦、斑马纹等画面分析功能,有助于确保拍摄质量。

4x4.1

4K BOX标记功能和各种指示功能

BOX功能实现在监视器上灵活设置安全框的高度和宽度,以及上下左右的位置挪移。

4x4.1



规格参数

面板
显示尺寸2 x 10.1"
显示像素1920×1200
屏显比例16:10
可视角度160°(水平) / 160°(垂直)
点距0.1128×0.1128(mm)
彩色显示16.7M
背光LED
亮度450cd/m²
对比度1000:1


信号输入
信号输出
信号格式
音频输入/输出
其他参数
